Что такое интеркулер и зачем он нужен

Назначение

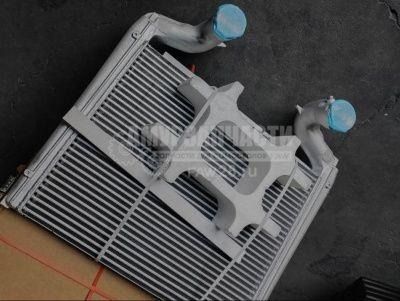

Интеркулер – элемент системы турбонаддува, предназначенный для снижения температуры сжатого воздуха перед его поступлением в цилиндры. Узел размещается между компрессорной частью турбины и впускным коллектором. В большинстве автомобилей он расположен в передней части рамы, рядом с основным радиаторным блоком.

Конструктивно агрегат напоминает радиатор системы охлаждения двигателя. Разница заключается в рабочей среде: через интеркулер проходит воздушный поток, а не охлаждающая жидкость. Каналы увеличенного диаметра снижают сопротивление потоку, что особенно важно для дизелей большого объема, применяемых на тягачах и самосвалах

В тяжелой технике используются два типа устройства:

1. Воздушный. Охлаждение происходит за счет встречного потока воздуха при движении. Конструкция проста, устойчива к нагрузкам, применяется на большинстве магистральных тягачей.

2. Воздушно-жидкостный. Тепло отводится через отдельный контур с жидким теплоносителем. Система сложнее по компоновке, используется при высокой удельной мощности.

Выбор определяется требованиями к мощности двигателя. Для магистральных перевозок приоритет отдается надежности и ремонтопригодности.

Принцип работы

Работа интеркулера связана с физическими свойствами сжатого воздуха. При увеличении давления его температура растет, а плотность снижается. Для дизельного двигателя это критично, поскольку количество кислорода в цилиндре определяет полноту сгорания топлива.

Последовательность процессов:

1. Сжатие воздуха. Турбокомпрессор всасывает атмосферный воздух и повышает его давление, подавая в впускной тракт двигателя. Это позволяет увеличить массовый поток воздуха, который поступает в цилиндры, чтобы повысить количество кислорода для полного сгорания топлива.

2. Рост температуры. При быстром сжатии воздух нагревается, и его плотность снижается. Для дизельных двигателей это критично, поскольку снижение плотности уменьшает эффективность заполнения цилиндров, что ведет к потере мощности и росту температуры выхлопа.

3. Охлаждение потока. Воздух проходит через интеркулер, отдавая избыточное тепло внешней среде или жидкостному контуру. Это снижает температуру впускного воздуха, улучшая его физические характеристики для последующего сгорания.

4. Повышение плотности воздуха. После охлаждения воздух становится более плотным, увеличивается массовое содержание кислорода в каждом кубическом сантиметре. Это обеспечивает более полное сгорание топлива, что повышает эффективность работы двигателя.

5. Стабилизация работы двигателя. Благодаря охлаждению и увеличению плотности воздуха мотор развивает расчетную мощность, а также поддерживает стабильное давление наддува. Этот процесс критичен для магистральных тягачей, где эксплуатация ведется при высокой нагрузке.

Охлаждение впуска повышает коэффициент наполнения цилиндров. Это снижает тепловую нагрузку на поршневую группу. Для тяжелых дизелей это фактор долговечности при движении с полной массой автопоезда.

Типовые неисправности

Интеркулер эксплуатируется в зоне интенсивного загрязнения. На тягачах и самосвалах, работающих на трассах или карьерах, это проблема достаточно актуальна. Основные дефекты:

1. Разгерметизация корпуса. Возникает из-за коррозии алюминиевых пластин либо механических повреждений.

2. Разрушение ребер охлаждения. Снижает площадь теплоотдачи, ухудшает эффективность теплообмена.

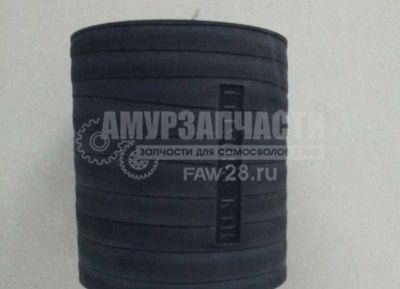

3. Трещины в патрубках. Приводят к потере давления наддува, что критично для эксплуатации турбины.

4. Загрязнение внутренних каналов. Увеличивает сопротивление потоку, что мешает работе двигателя.

5. Отказ насоса в жидкостной системе. Актуально для комбинированных версий, где предусмотрены специальные способы охлаждения.

Падение давления во впуске приводит к снижению тяги, что увеличивает расход топлива и температуру выхлопа. Для грузовой техники это отражается на экономике рейса, а значит, и на доходе всего предприятия.

Порядок замены

Демонтаж выполняется с учетом компоновки конкретной модели тягача. Основные этапы:

1. Снятие облицовки. Демонтируется бампер, отсоединяется электрическая проводка.

2. Отсоединение патрубков. Ослабляются хомуты, воздушные магистрали разводятся в стороны.

3. Освобождение креплений. Откручиваются опорные кронштейны.

4. Извлечение модуля. Интеркулер аккуратно выводится вниз из радиаторного пакета.

5. Установка нового узла. Сборка выполняется в обратной последовательности.

После монтажа контролируется давление наддува через диагностический интерфейс.
