Коды ошибок FAW J7: что означают и как исправить

Возможно также считывание кодов неисправностей через OBD – диагностический разъем, для подключения к которому требуется специальное оборудование. Знание ошибок FAW J7 позволяет предпринять верные действия при обслуживании и ремонте, ведь работа с ними – один из первых этапов диагностики.

Как читать коды ошибок на FAW J7

На FAW J7 применяются следующие диагностические обозначения:

1. SPN. Указывает на контролируемый параметр или систему.

2. FMI. Описывает характер отклонения.

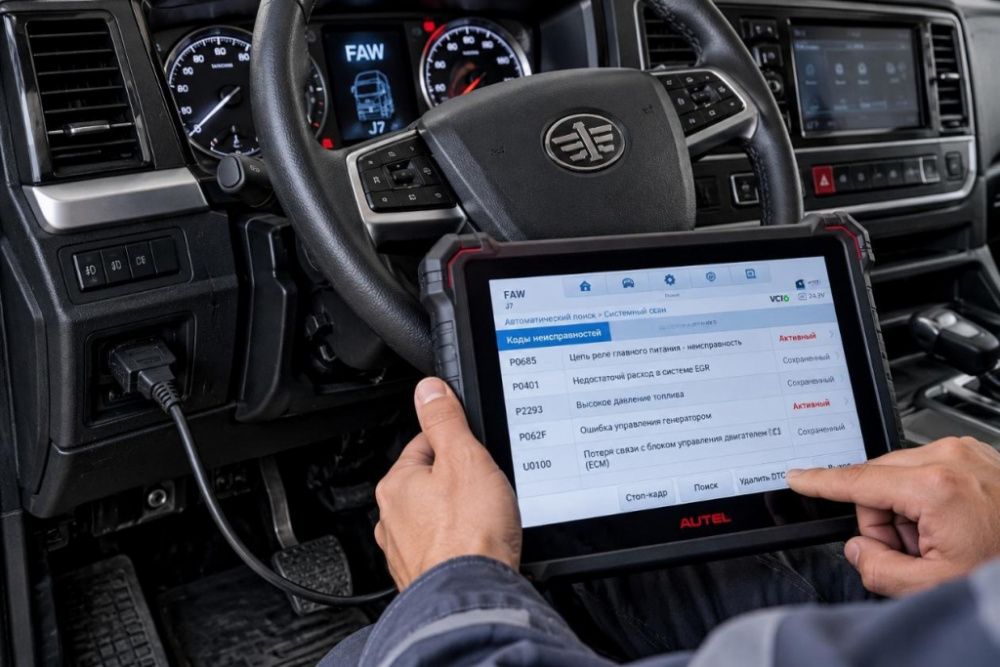

Считать информацию помогают сканер, поддерживающий протокол J1939, и диагностический разъем.

При расшифровке FMI можно обнаружить следующие значения:

• FMI 0 или 1 – параметр вышел за допустимый верхний или нижний предел.

• FMI 2 – сигнал нестабилен либо не соответствует ожидаемому значению.

• FMI 3 или 4 – напряжение в электрической цепи слишком высокое или низкое.

• FMI 5 – обнаружен обрыв или недостаточный ток в цепи.

• FMI 9 – нарушение передачи данных или связи между электронными блоками.

При этом диагностика на FAW J7 без считывания SPN кода невозможна. Поэтому далее рассмотрены примеры наиболее распространенных ошибок и их значений:

1. SPN 100 FMI 1 / FMI 18. Низкое давление моторного масла. Возможные причины: засорение фильтра, неисправность насоса или датчика. Проверьте уровень и наличие утечек.

2. SPN 110 FMI 15. Повышенная температура охлаждающей жидкости. Проверьте уровень антифриза, герметичность системы охлаждения, радиатор, вентилятор и термостат.

3. SPN 94 FMI 1 / FMI 17. Недостаточное давление топлива. Возможные причины: засорение фильтров, подсос воздуха или неисправность подкачивающего насоса. Начните с проверки фильтров, магистралей и герметичности соединений.

4. SPN 157 FMI 18. Низкое давление в рампе. Ошибки Common Rail на FAW часто связаны с недостаточной подачей топлива, неисправностью насоса высокого давления или «проливающими» форсунками.

5. SPN 102 FMI 18. Низкое давление наддува. Осмотрите патрубки турбокомпрессора, соединения интеркулера и впускной тракт. Чаще всего причина потери мощности заключается в повреждении шлангов, неисправности турбины или датчика давления.

6. SPN 97 FMI 15. Обнаружена вода в топливной системе. Проверьте фильтр-сепаратор и слейте накопившийся отстой согласно инструкции по обслуживанию.

7. SPN 3364 FMI 2. Некорректный сигнал системы SCR или датчика NOx. Проверьте разъемы, проводку, состояние датчика и сопутствующие параметры системы нейтрализации выхлопа.

8. SPN 639 FMI 9 / SPN 641 FMI 9. Нарушение связи по CAN. Возможны проблемы с проводкой шины данных, питанием электронных блоков, массой или контактами разъемов.

9. SPN 91 FMI 3 / FMI 4. Повышенное или пониженное напряжение в цепи педали акселератора. Проверьте разъем, проводку, питание и сигнал датчика положения.

10. SPN 4094 FMI 31. Требуется регенерация системы очистки выхлопа. Проверьте сообщение диагностического прибора и условия выполнения данного процесса.

Приведенные расшифровки ошибок FAW – это лишь малая часть от полного перечня кодов, которые используются диагностами при работе с автомобилем.

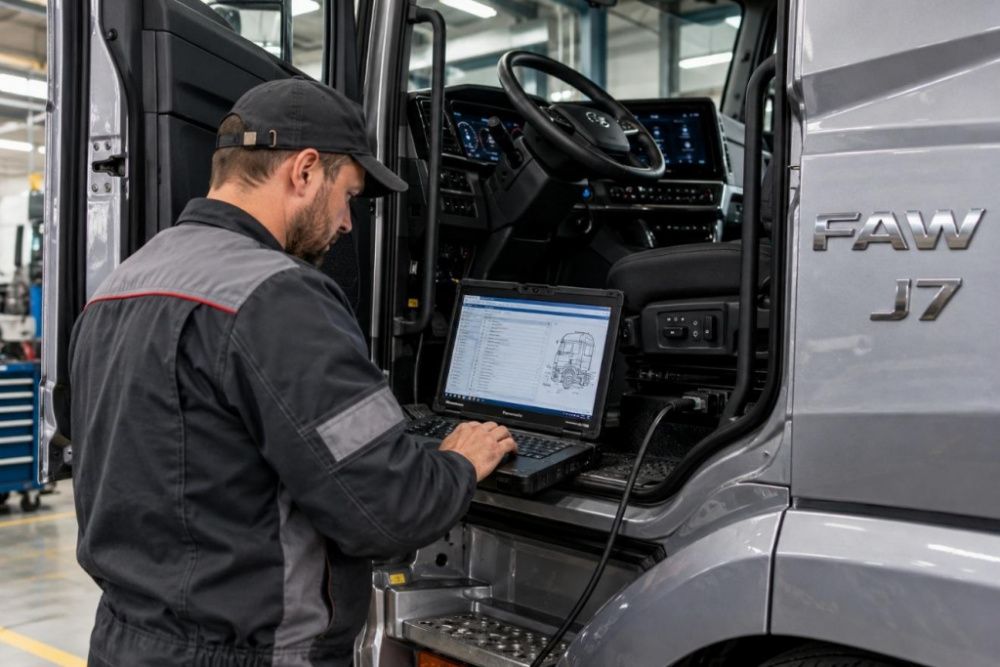

Как выполнить диагностику

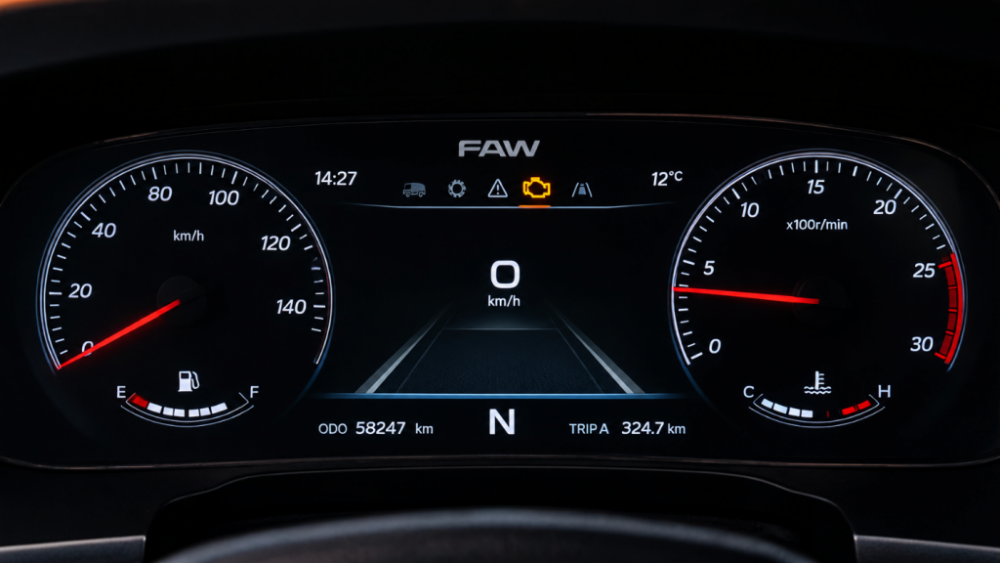

Если на панели загорелся чек, появился индикатор EDC или замигали лампочки на приборке, сначала оцените поведение автомобиля. В критической ситуации остановитесь и начните диагностику по следующему алгоритму:

1. Зафиксируйте все сообщения на панели и сохраните полный список кодов до их сброса.

2. Подключите совместимый сканер через диагностический разъем. Считайте ошибки от блока двигателя FAW J7 и других доступных электронных компонентов.

3. Устраните неисправность и повторите диагностику, чтобы проверить, появились ли они снова.

4. Если код возвращается или причина не установлена, обратитесь в сервис, располагающий оборудованием для диагностики грузовиков FAW.
